Регуляторы реактивной мощности (контроллеры) DEKraft (серия KP-102)

Регуляторы реактивной мощности серии КР-102 бренда DEKraft.

Анонс: Особенности и номенклатура автоматических регуляторов-контроллеров (коррекции) коэффициента мощности КР-102.

Регуляторы реактивной мощности серии КР-102 совместной разработки французско-китайского тандема Schneider Electric Industries SAS&Delixi electric co., ltd. в целом и узкоцелевые по использованию только в трехфазных силовых сетях, и универсальныепо отсутствию или возможности коммуникации с другими контроллерами, средствами для программирования, УСО, серверами диспетчерского уровня и т.д. по слаботочным линиям в соответствие с наиболее популярными и формализованными протоколами информационной связи (см. семейство стандартов ГОСТ IEC 61131 здесь). Т.е. de facto регуляторы серии КР-102 бренда DEKraft – полноценные автоматические контроллеры (коррекции) коэффициента мощности (APFC, от англ. Аutomatic Power Factor (correction) Controller), выполненные в компактном форм факторе в виде моноблока с типовой архитектурой PLC (Programmable Logic Controller, с англ. - программируемых логических контроллеров).

APFC DEKraft серии КР-102 используются в конденсаторных установках повышения коэффициента реактивной мощности (УКРМ, УКРМФ) при централизованной, групповой, комбинированной, реже единичной компенсации в любых трехфазных сетях от простых нерегулируемых до интегрированных с автоматизированными или автоматическими системами контроля и управления.

Особенности и номенклатура автоматических регуляторов-контроллеров (коррекции) коэффициента мощности КР-102.

Контроллеры-регуляторы DEKraft КР-102 поставляются:

• с блоками вывода для коммутации 12 контуров конденсаторов, конденсаторных модулей, батарей-ступеней через электромагнитные контакторы KM-102 DEKraft (или их аналоги по категории применения АС-6b);

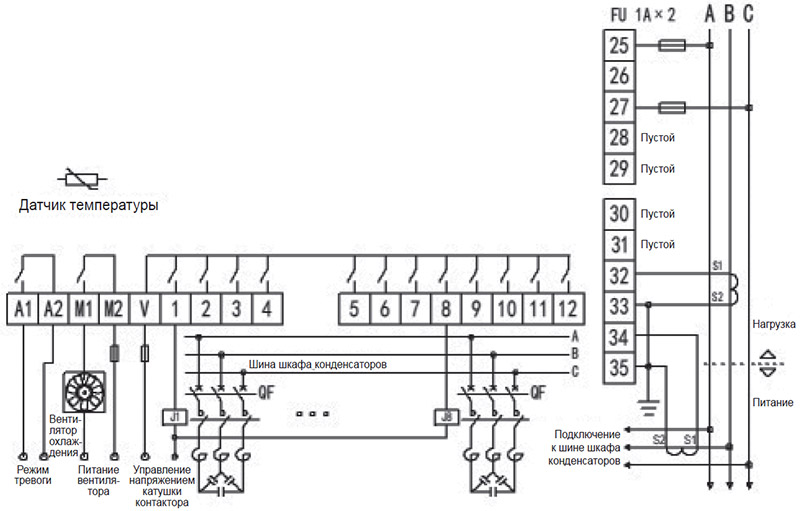

  Рис: Схема подключения контроллеров-регуляторов реактивной мощности КР-102 бренда DEKraft.


• в версиях с интерфейсами связи RS485 и поддержкой протокола MODBUS-RTU или без, что указывается в наименовании APFC;

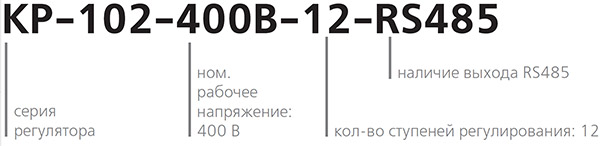

  Рис: Расшифровка наименования регуляторов реактивной мощности серии КР-102 бренда DEKraft


• с базовыми опциями автоматической индикации событий и звукового оповещения, автоматического определения полярности и фазы,регулировки температуры, обнаружения и фильтрации гармоник (при подключении соответствующего оборудования), информационной безопасности;
• возможностью пользовательской установки одного из 4 режимов работы по подключению-отключению ступеней - циклический (Circular - ступени подключаются поочередно и первой отключается самая первая включенная ступень), программируемый (Coding - с настройкой группировки по емкости и коммутации групп конденсаторов), оптимальный (Direct – коммутация по максимальной емкости, т.е. сначала самая большая ступень, затем следующая максимальная емкость в зависимости от величины требуемой генерации реактивной мощности), обратный (Linear – поочередное включение конденсаторов, но первым отключается последний включенный конденсатор);
• в компактном блок-модуле – общий габарит регулятора 168 х 120 х 55 мм;

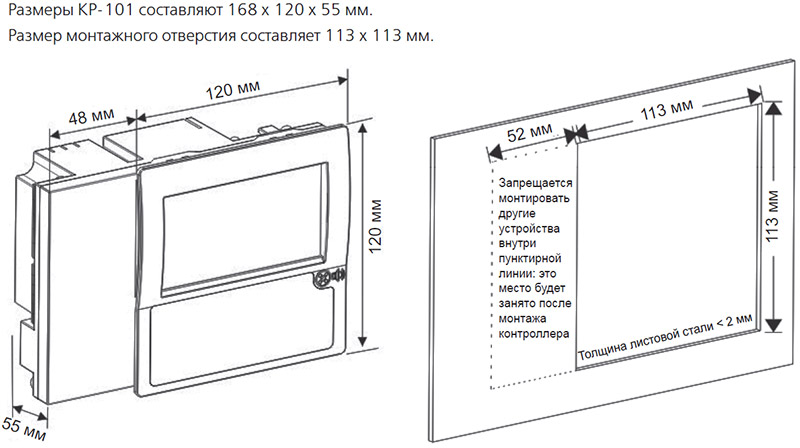

  Рис: Габариты и установочные размеры контроллеров-регуляторов реактивной мощности КР-102 бренда DEKraft.


• в двух моделях - КР-102-400B-12-RS485 (с интерфейсами связи) и КР-102-400B-12 для сетей без систем АСУ.
