Косинусные конденсаторы Shreem (серия HD-VAR / Индия)

Найдено:
Производитель
Серия
Тип
Мощность, кВАр
От:
До:
0.000
15.625
31.250
46.875
62.500
Uном, В
Shreem HD-VAR (FT-H250-R0415-S1R3 / 415В / 25.0, кВАр)
Производитель: Shreem
Серия: HD-VAR
Тип: 3-х фазный
Мощность, кВАр: 25.0
Cном, мкФ: 3×154.1
Uном, В: 415
Код товара: 45202

Shreem HD-VAR (FT-H200-R0415-S1R3 / 415В / 20.0, кВАр)
Производитель: Shreem
Серия: HD-VAR
Тип: 3-х фазный
Мощность, кВАр: 20.0
Cном, мкФ: 3×123.28
Uном, В: 415
Код товара: 45201

Shreem HD-VAR (FT-H150-R0415-S1R3 / 415В / 15.0, кВАр)
Производитель: Shreem
Серия: HD-VAR
Тип: 3-х фазный
Мощность, кВАр: 15.0
Cном, мкФ: 3×92.46
Uном, В: 415
Код товара: 45200

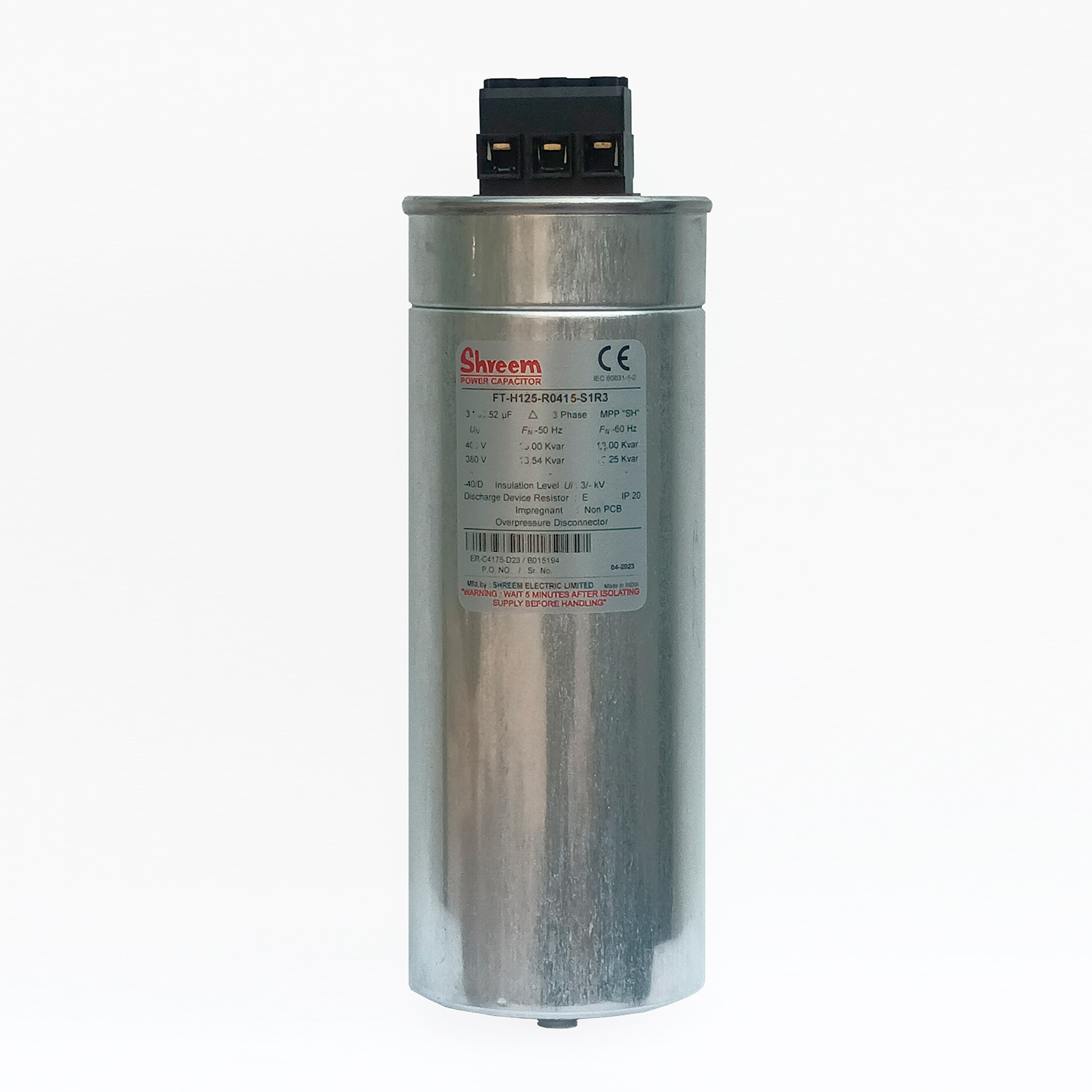

Shreem HD-VAR (FT-H125-R0415-S1R3 / 415В / 12.5, кВАр)
Производитель: Shreem
Серия: HD-VAR
Тип: 3-х фазный
Мощность, кВАр: 12.5
Cном, мкФ: 3×77.05
Uном, В: 415
Код товара: 45199

Shreem HD-VAR (FT-H100-R0415-S1R3 / 415В / 10.0, кВАр)
Производитель: Shreem
Серия: HD-VAR
Тип: 3-х фазный
Мощность, кВАр: 10.0
Cном, мкФ: 3×61.64
Uном, В: 415
Код товара: 45198

Shreem HD-VAR (FT-H075-R0415-S1R3 / 415В / 7.5, кВАр)
Производитель: Shreem
Серия: HD-VAR
Тип: 3-х фазный
Мощность, кВАр: 7.5
Cном, мкФ: 3×46.23
Uном, В: 415
Код товара: 45197



Важно!

Доброго Вам дня! Если (по какой-либо причине) у Вас возникли сложности с подбором необходимого конденсатора, позвольте немного помочь.

  • «Слишком много товаров» - нет необходимости просматривать 10-ки страниц. Воспользуйтесь "подбором устройства" вверху страницы, либо кнопкой "Подбор" в постраничной навигации. Поверьте, Вы сможете сильно упростить свой поиск.
  • «Искомый мною конденсатор отличается от представленных в каталоге одной или несколькими цифрами/буквами» - такое бывает. Решается просто: напишите письмо в свободной форме, куда скопируйте название необходимого Вам оборудования. Отправьте его на e-mail: sales@mircond.com. Наши инженеры подберут правильный вариант.
  • «Моей проблемы нет в списке» - и такое бывает. Мы описали лишь наиболее популярные проблемы. А за рамками: сроки, вопросы поставки, комплектация и цены, скидки за объем и за длительное сотрудничество. В любом случае, если Вы считаете, что наш завод может Вам помочь, напишите письмо на e-mail: sales@mircond.com в свободной форме. Мы с ним обязательно ознакомимся и постараемся Вам помочь.

HD-VAR (Heavy Duty MPP Capacitor) конденсаторы для коррекции коэффициента мощности Shreem Electric Ltd.



Серия силовых косинусных конденсаторов HD-VAR Shreem Electric Ltd. по сочетанию высокой стойкости к нагрузкам, большого срока службы и сравнительно невысокой цены является оптимальной для отечественных промышленных и непромышленных объектов.

Низковольтные силовые конденсаторы HD-VAR Shreem Electric используются для индивидуальной, групповой, централизованной компенсации реактивной мощности в блоках, модулях, конденсаторных батареях и установках напряжения 400 В, 415 В, 440 В, 480 В, 525 В, а также в пассивных фильтрах гармоник, собираемых на базе L-C колебательных контуров. Конденсаторы - «сухие» металлизированные Al/Zn сплавом пленочные с диэлектриком из полипропилена (MKP), заливкой намотки самотвердеющим компаундом NPCB самовосстанавливающиеся после локального пробоя с предохранителями от избыточного давления и разрядными резисторами.

Серия HD-VAR выдерживает предельный ток, в том числе с током гармоник до 2.2*In, перенапряжения в течение суток Un + 10% один час, Un + 15% пол часа, Un + 20% 5 минут, Un + 30% одну минуту, имеет потери при работе <0,20 Вт/кВАр (диэлектрик), <0,45 Вт/кВАр (общие), дрейф емкости по IEC 60831-1/2 от -5 до +10%, температурный режим -40/55°C, поставляется кода защиты IP20 (по запросу IP54), может эксплуатироваться на высотах до 4000 метров над уровнем моря и относительной влажности не более 95%.

Электротехнические характеристики конденсаторов HD-VAR Shreem Electric разного напряжения.

Таблица 1. Выходная мощность (Output в кВАр), емкость (Capacitance в мкф), генерируемый ток (Current в амперах) и размеры (Dimensions, где D – диаметр, Н – высота в мм) трехфазных конденсаторов HD-VAR номинального напряжения 400 В.


Таблица 2. Выходная мощность (Output в кВАр), емкость (Capacitance в мкф), генерируемый ток (Current в амперах) и размеры (Dimensions, где D – диаметр, Н – высота в мм) трехфазных конденсаторов HD-VAR номинального напряжения 415 В.


Таблица 3. Выходная мощность (Output в кВАр), емкость (Capacitance в мкф), генерируемый ток (Current в амперах) и размеры (Dimensions, где D – диаметр, Н – высота в мм) трехфазных конденсаторов HD-VAR номинального напряжения 440 В.


Таблица 4. Выходная мощность (Output в кВАр), емкость (Capacitance в мкф), генерируемый ток (Current в амперах) и размеры (Dimensions, где D – диаметр, Н – высота в мм) трехфазных конденсаторов HD-VAR номинального напряжения 480 В.


Таблица 5. Выходная мощность (Output в кВАр), емкость (Capacitance в мкф), генерируемый ток (Current в амперах) и размеры (Dimensions, где D – диаметр, Н – высота в мм) трехфазных конденсаторов HD-VAR номинального напряжения 525 В.


Выбор конденсаторов Shreem Electric Ltd.

Shreem Electric предлагает подбирать силовые конденсаторы согласно таблице ниже по реальному и требуемому коэффициенту мощности (соответственно cosφ1 и cosφ2), показаниям счетчиков активной (Ew), реактивной (EB) энергии и количеству часов работы (t) в месяц с учетом того, что:

  • cosφ1 можно найти по формуле:

  • активную энергию (Р) в кВт можно найти, как отношение показания счетчика (Ew в кВт*ч) к количеству часов работы (t в часах) в месяц;
  • мощность конденсатора (модуля, батареи) Qc (в кВАР) будет равна произведению активной энергии (в кВт) на коэффициент (tgφ1 - tgφ2) (определяется по таблице в зависимости от cosφ1 и cosφ2).

Таблица 6. Коэффициент (tgφ1 - tgφ2) в зависимости от реального и требуемого коэффициента мощности (соответственно) cosφ1 и cosφ2.


Так, если необходимо повысить коэффициент мощности до 0.9, то, например, при показаниях счетчиков Ew = 300000 кВт*ч, EB = 400000 кВАР*ч и времени работы t = 600 ч: Р = 300000/600 = 500 кВт; cosφ1 = 0.6; (tgφ1 - tgφ2) по таблице выше будет 0.849; мощность конденсатора (модуля, батареи) Qc = 500 кВт*0.849 = 425 кВАР.
