HD-VAR (Heavy Duty MPP Capacitor) конденсаторы для коррекции коэффициента мощности Shreem Electric Ltd.
Серия силовых косинусных конденсаторов HD-VAR Shreem Electric Ltd. по сочетанию высокой стойкости к нагрузкам, большого срока службы и сравнительно невысокой цены является оптимальной для отечественных промышленных и непромышленных объектов.
Низковольтные силовые конденсаторы HD-VAR Shreem Electric используются для индивидуальной, групповой, централизованной компенсации реактивной мощности в блоках, модулях, конденсаторных батареях и установках напряжения 400 В, 415 В, 440 В, 480 В, 525 В, а также в пассивных фильтрах гармоник, собираемых на базе L-C колебательных контуров. Конденсаторы - «сухие» металлизированные Al/Zn сплавом пленочные с диэлектриком из полипропилена (MKP), заливкой намотки самотвердеющим компаундом NPCB самовосстанавливающиеся после локального пробоя с предохранителями от избыточного давления и разрядными резисторами.
Серия HD-VAR выдерживает предельный ток, в том числе с током гармоник до 2.2*In, перенапряжения в течение суток Un + 10% один час, Un + 15% пол часа, Un + 20% 5 минут, Un + 30% одну минуту, имеет потери при работе <0,20 Вт/кВАр (диэлектрик), <0,45 Вт/кВАр (общие), дрейф емкости по IEC 60831-1/2 от -5 до +10%, температурный режим -40/55°C, поставляется кода защиты IP20 (по запросу IP54), может эксплуатироваться на высотах до 4000 метров над уровнем моря и относительной влажности не более 95%.
Электротехнические характеристики конденсаторов HD-VAR Shreem Electric разного напряжения.
Таблица 1. Выходная мощность (Output в кВАр), емкость (Capacitance в мкф), генерируемый ток (Current в амперах) и размеры (Dimensions, где D – диаметр, Н – высота в мм) трехфазных конденсаторов HD-VAR номинального напряжения 400 В.
Таблица 2. Выходная мощность (Output в кВАр), емкость (Capacitance в мкф), генерируемый ток (Current в амперах) и размеры (Dimensions, где D – диаметр, Н – высота в мм) трехфазных конденсаторов HD-VAR номинального напряжения 415 В.
Таблица 3. Выходная мощность (Output в кВАр), емкость (Capacitance в мкф), генерируемый ток (Current в амперах) и размеры (Dimensions, где D – диаметр, Н – высота в мм) трехфазных конденсаторов HD-VAR номинального напряжения 440 В.

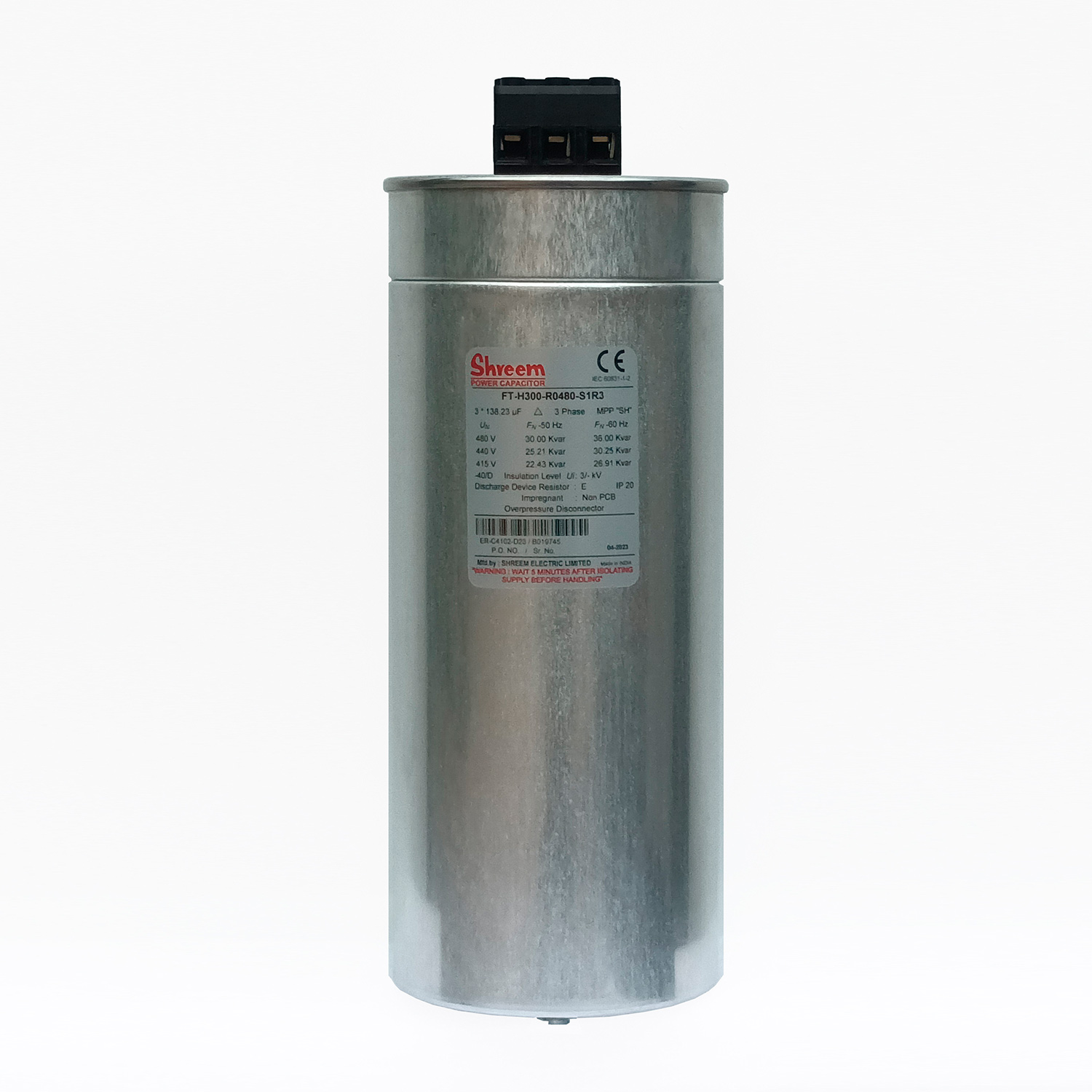

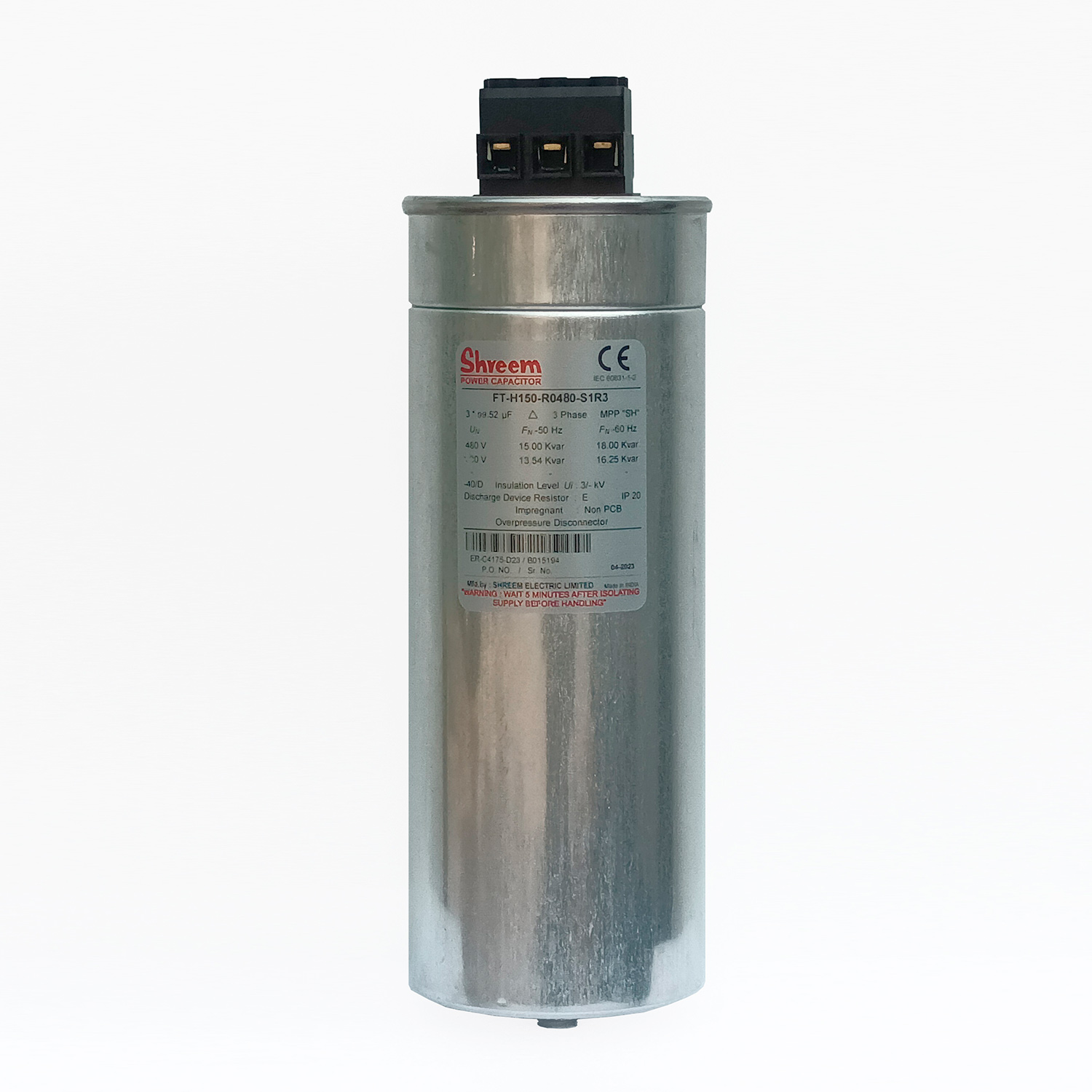

Таблица 4. Выходная мощность (Output в кВАр), емкость (Capacitance в мкф), генерируемый ток (Current в амперах) и размеры (Dimensions, где D – диаметр, Н – высота в мм) трехфазных конденсаторов HD-VAR номинального напряжения 480 В.
Таблица 5. Выходная мощность (Output в кВАр), емкость (Capacitance в мкф), генерируемый ток (Current в амперах) и размеры (Dimensions, где D – диаметр, Н – высота в мм) трехфазных конденсаторов HD-VAR номинального напряжения 525 В.
Выбор конденсаторов Shreem Electric Ltd.
Shreem Electric предлагает подбирать силовые конденсаторы согласно таблице ниже по реальному и требуемому коэффициенту мощности (соответственно cosφ1 и cosφ2), показаниям счетчиков активной (Ew), реактивной (EB) энергии и количеству часов работы (t) в месяц с учетом того, что:
- cosφ1 можно найти по формуле:
- активную энергию (Р) в кВт можно найти, как отношение показания счетчика (Ew в кВт*ч) к количеству часов работы (t в часах) в месяц;
- мощность конденсатора (модуля, батареи) Qc (в кВАР) будет равна произведению активной энергии (в кВт) на коэффициент (tgφ1 - tgφ2) (определяется по таблице в зависимости от cosφ1 и cosφ2).
Таблица 6. Коэффициент (tgφ1 - tgφ2) в зависимости от реального и требуемого коэффициента мощности (соответственно) cosφ1 и cosφ2.
Так, если необходимо повысить коэффициент мощности до 0.9, то, например, при показаниях счетчиков Ew = 300000 кВт*ч, EB = 400000 кВАР*ч и времени работы t = 600 ч: Р = 300000/600 = 500 кВт; cosφ1 = 0.6; (tgφ1 - tgφ2) по таблице выше будет 0.849; мощность конденсатора (модуля, батареи) Qc = 500 кВт*0.849 = 425 кВАР.
